1、 運行控制（僅支持QYM-ZC-10D、QYM-LC-10D）：2、 當線路板上“信號選擇”插塊連接時，外部運行信號輸入無效;
3、 當線路板上“信號選擇”插塊斷開時，外部運行信號輸入有效。接上電源后，外接的觸點沒有閉合，控制儀則停止運行，等待外部觸點閉合；外部觸點閉合后，控制儀開始運行，從一路開始輸出驅動脈沖閥，經脈沖寬度延時，停止輸出，再經脈沖間隔延時后，繼續輸出下一路，至一路后，再經周期間隔延時后開始從一路進行下一個循環周期；
4、 數碼顯示：控制儀運行時，顯示的是脈沖寬度、脈沖間隔或周期間隔的剩余時間；停止運行時，顯示“----”；參數設置時，顯示當前參數的設置值。
5、輸出路數：控制儀路數設置通過設置“輸出路數”參數設定。
6、 參數設置：按動“功能”按鍵，使需要設定的參數項的指示燈亮起，轉動“設置”旋鈕調整該項參數值；參數設置完成后，按動“功能”按鍵將參數項指示燈移至“運行”指示處，參數自動保存，可編程控制儀開始按照設定的參數值自動控制運行。
1、輸出路數設置：按功能鍵,使輸出路數指示燈亮,旋轉設置鍵直接調節到所需數字即可。
2、脈沖周期設置：（單位：0分鐘；   大值為99分鐘）按功能鍵,使周期指示燈亮,旋轉設置鍵直接調節到所需時間即可。
3、脈沖間隔設置：（單位：1秒；   大值為99秒）按功能鍵,使間隔指示燈亮,旋轉設置鍵直接調節到所需時間即可。
4、脈沖寬度設置：（單位：0.01秒；   大值為0.99秒）按紅色功能鍵,使脈寬指示燈亮,旋轉黑色設置鍵直接調節到所需時間即可。

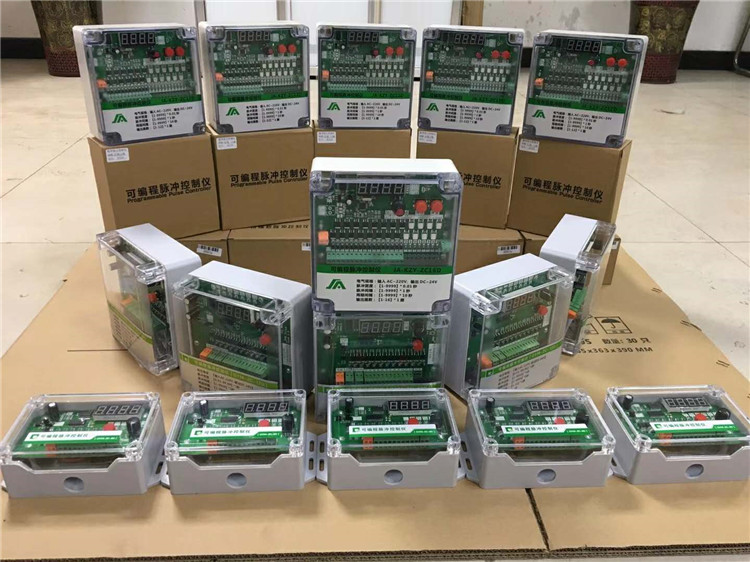

按功能鍵，指示燈 前面的數字1、2、3、4分別代表相應的項目設置，后面的數字表示相應項目下設置的值。一般情況下輸出路數是幾路就設置成幾路，脈沖周期設置為5分鐘，脈沖間隔設置30秒，脈沖寬度設置為0.1秒。脈沖控制儀輸出一個電信號持續時間稱為脈沖寬度。控制儀輸出連續兩個電信號之間的間隔時間稱為脈沖間隔。一個脈沖到一個脈沖之間的停止時間稱為循環間隔。控制儀可以根據清灰要求，調整脈沖寬度和脈沖間隔，對除塵器進行循序巡回定時清灰。控制儀由高性能微處理器（CPU），控制集成電路，LED數碼顯示，光電隔離環節，大功率晶體管驅動等組成，工作穩定可靠，外殼采用優質工程防水塑殼。本系列控制儀可在1-96路任意選擇輸出，亦可根據實際需要設計特殊規格的控制儀。
原理：除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。
