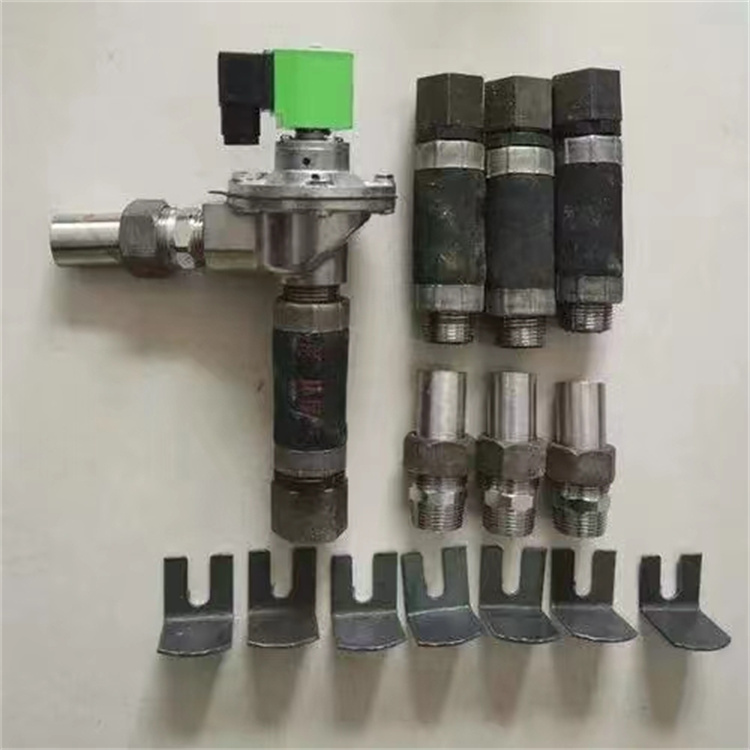

電磁脈沖閥耗氣量的計算方法

添加時間：2023-11-03 | 文章錄入：秩名 | 文章來源：原創

電磁脈沖閥工作過程：
1、電磁線圈通電（一般是100~150ms）,小膜片打開，后氣室內的空氣從泄壓孔排出
2、主膜片在氣包內壓縮空氣壓力的作用下打開，壓縮空氣經噴吹管排出
3、電磁閥斷電，小膜片關閉，壓縮空氣經主膜片的節流孔進入后氣室
4、后氣室壓力升高，主膜片在內外壓差及彈簧作用力下關閉
電磁脈沖閥耗氣量和氣包壓力的大小，氣包容積大小，噴吹時間長短，噴吹管路流暢度都有一定的關系。
電磁脈沖閥耗氣量的計算方法:
（1）選用上海袋配或者GOYEN1.5寸mm電磁脈沖閥
Q=（198.3XCvXP1）/（根號G）
Q----------耗氣量
Cv---------流動系數
P1---------表壓（_是氣包上壓力表值，低壓為0.4MPa以下，_過0.4算高壓，此處選3kg/cm2,即0.3MPa）
G----------氣體比重（這個可以無視，常溫下空氣比重為1.14）
Q=（198.3x51x3）/（跟號1.14）
=28442.8/min
=474.1/sec
=71.1/0.15sec
（2）壓力容器的必要容積（這里_是算氣包的直徑和長度）
能夠吐出71/0.15sec的壓力容器的流量
V=Q/（P1-P2）
V----------流量
P1---------清灰前壓力
P2---------脈沖清灰后的壓力（這個根據工況確定，本人選1.5）
V=71100/1.5kg=47.41L
先要大概算下花板的排部
根據濾帶數量200個，我選擇20X10的排部方式比較容易計算
即電磁脈沖閥20個，噴吹管上噴嘴數量為10個
首先，計算花板上孔與孔之間的距離
根據經驗,間距一般取濾帶直徑1.5倍即D=1.5Xd
D---------花板孔間距
d---------濾袋直徑
計算得D=1.5X116=174這里我取170mm
縱向間距一樣也是170mm
